為保證檢查井蓋安裝質量，杜絕井框與路面順接不平、井周瀝青破損、井蓋異響、井蓋壓壞等質量問題。依據《檢查井蓋》GB/T23858-2009及《市政排水管道工程及附屬設施》06MS201等文件，結合以往施工經驗和技術總結，制定本施工工藝。

一、井蓋、井箅質量要求

（一）現場驗收

1、檢查井蓋進場應附有質量證明文件，主要包括產品合格證及試驗檢測報告，其時間、批號、類型必須對應。

2、項目部材料員會同質檢員并請監理旁站監督，按《檢查井蓋（產品）現場驗收表》對檢查井蓋的各項指標進行檢驗，并保持記錄。

3、抽取兩套井蓋，安裝到有車輛行駛的路段上進行碾壓試驗，驗證井蓋與井框的適配性及承載力。

（二）存放和使用

1、檢查井蓋進場后必須配套存放，并做好產品標識（每套編號，便于追溯）?，F(xiàn)場不得存放不合格品。

 2、禁止拆卸混裝。井圈加固時拆下井蓋的，必須按相同編號進行管理，保證其安裝適配、吻合。

二、井蓋安裝工藝

（一）施工準備

1、標識管理。統計所有檢查井的類型、結構、尺寸、井蓋安裝質量等，編制《檢查井施工檔案》；采用全站儀測量井位坐標，并準確標識。

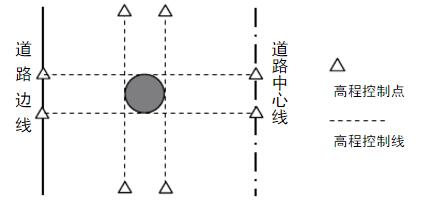

2、測量定位。路面結構層按單折線路拱施工。井框高程橫向按對應的道路中心線與邊線高程控制，縱向按平衡梁長度控制。每座井均按“十字法”將定位樁固定設在質量無異常的路面（瀝青下面層）上，并由攤鋪技術人員復核后方可使用。

3、施工安排。在保證車輛通行的情況下，分車道、分區域施工。采取合理、有效的安全文明施工措施。

4、資源投入。人員配備：檢查井蓋安裝一組至少三人，技工一名，普工兩名。材料：按設計要求加工鋼筋骨架，預埋鋼筋，C25商品混凝土。工、機具：懸吊可調式支架及內模、切割鋸、風鎬、振搗棒、揉板、鋼絲刷等。

（二）操作過程

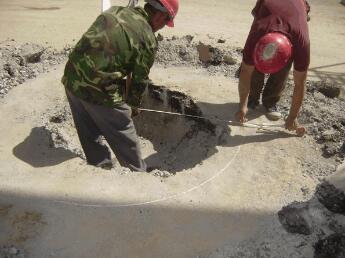

 1、基坑開挖

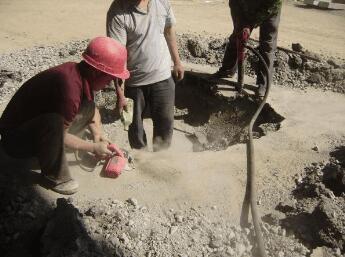

基坑為圓形，直徑1.7m，以井中心為圓心畫圓，瀝青面層采用切割鋸割縫。采用風鎬破除結構層，破除范圍應小于基坑尺寸，且不得擾動路面結構（嚴禁產生隆起或裂紋）；基坑預留邊緣部分采用人工鑿除，保證坑壁整齊、圓順、堅實?；讘?yīng)清理干凈，混凝土澆筑前應用水沖洗、濕潤。

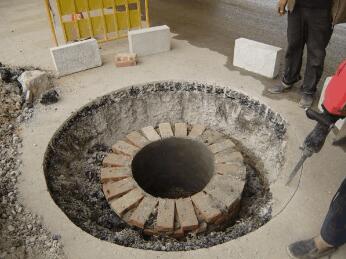

2、井口砌筑

井口高度不足的應按要求長井，井口砌磚應按檢查井砌筑標準控制，應砂漿飽滿、砌筑規范、尺寸準確；基底井周部分采用低標號混凝土填實、找平。應考慮井口高度與加固混凝土的關系，保證井口上直接安裝鋼筋骨架；砌筑井口直徑（抹面后）應與檢查井蓋的有效直徑吻合。

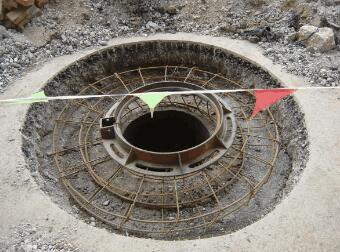

3、鋼筋加工、安裝

鋼筋加工及骨架尺寸應符合設計及規范要求。骨架安裝應與井口位置吻合，保證底部保護層厚度；骨架應牢固，并避免踩踏造成變形。

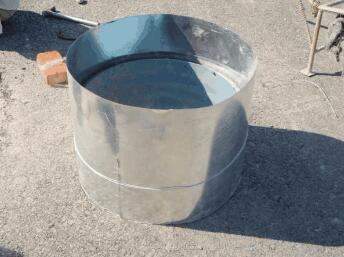

4、內模制作、安裝

制作牢固、適用的圓形井口模板，并便于安裝和拆除，一般為0.5mm厚 鐵皮制作，保證井口尺寸及混凝土外觀質量。鐵皮內模以井口和井框限制加 固尺寸并起到穩固作用。為保證內模穩固，應考慮在井口預設簡易支撐。

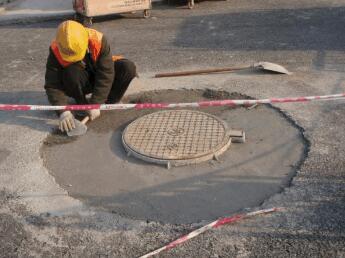

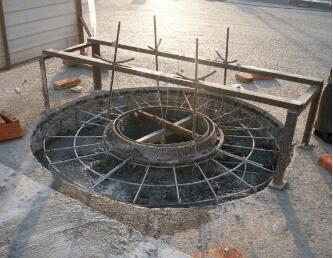

5、井框固定

加固時將井蓋與井框卸開，待拆除內模后再安裝。采用懸吊可調式支架固定井框。檢查井蓋開啟方向與垂直于行車方向。

6、高程控制

井蓋安裝高程按測量定位的四個點用“十字法”控制，

必須在混凝土振搗完成后準確

復核，確保一次成優。

7、錨固鋼筋安裝

預埋錨固鋼筋為“U”形或“L”型，采用直徑12以上的螺紋鋼筋，鋼筋按要求埋入井框預留孔或緊貼井框周圍。

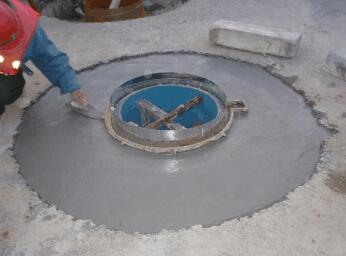

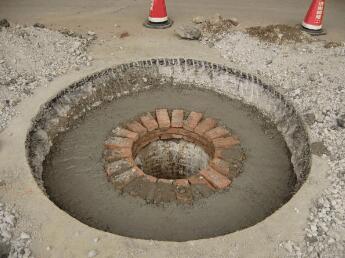

8、混凝土澆筑、成活

采用C25水泥混凝土，坍落度宜控制在12-15cm。混凝土表面必須抹面壓光，混凝土終凝后，應將表面浮漿清除或拉毛。混凝土表面與瀝青下面層平齊，并能夠保證井框外露部分與瀝青上面層厚度一致。

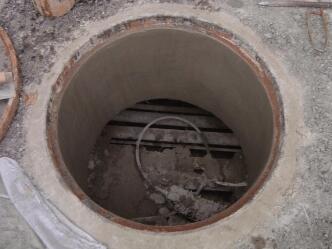

9、井內處理

內模拆除后，加固混凝土井口內圓要求為不抹面的清水墻；加固混凝土與磚砌井口抹面順接，保證井壁平滑、圓順，抹面應密實、壓光。

10、檢查驗收

每個檢驗批（按工作班計）完成后，由項目部質檢員組織施工負責人、施工隊伍現場驗收，請監理工程師旁站監督，完善并保持《檢查井施工檔案》。

11、清理

檢查井內、管內、管口、井壁、流槽上、踏步上等各部位都必須清理徹底。井周圍也應清理干凈，保證井框及混凝土與瀝青面層結合緊密。

（三）質量控制要點

1、在安裝井蓋前，應對井蓋的類型、級別、材質、重量、結構尺寸及外觀進行現場驗收，每批抽兩套進行承載力試驗，合格后方可使用。

2、開挖、清除井口位置的面層、基層材料時不得擾動周圍路面結構。 3、必須采用商品混凝土澆筑，混凝土振搗密實并與道路結構結合緊密。 4、預埋鋼筋應安放8根以上，并均勻分布；無法安裝預埋鋼筋的，必須采用其它方式加固井框，如膨脹螺栓或鋼筋網片。

三、質量檢驗標準

根據施工規律及檢查井蓋安裝要求，將井室砌筑和井蓋安裝分為兩個檢驗批進行驗收，兩個檢驗批分屬排水工程和道路工程。檢驗指標全部按主控項目控制。

（一）外觀檢查項目

1、檢查井蓋質量合格，應完整無損、適配吻合、碾壓無噪音、方便開啟。

2、預埋件安裝正確牢固，井框與井口位置吻合。

3、混凝土振搗密實，表面平整，無石子外露及露筋現象；混凝土與切割面結合緊密；井口平整、光潔，與井壁垂直；養護及時，無裂紋。

4、井框與瀝青相接平順，結合緊密。 5、檢查井內清理干凈，無建筑垃圾等雜物。

（二）實測實量項目

1、對井口尺寸（有效直徑），雨、污水檢查井按700mm控制，專業檢查井宜按實際的有效直徑控制（電力井為850mm）。允許偏差±10mm。

2、井蓋安裝高程按±3mm控制，單井各測點及群井最大偏差均按5mm控制。

3、瀝青上面層攤鋪完成后井框與路面高差按3mm控制。

4、混凝土抗壓強度為C25，每工作臺班留取試件。

四、產品防護措施

1、基坑開挖階段

檢查井位置準確標識，嚴禁遺漏和偏位；開挖過程中禁止擾動或破壞周圍路面結構。開挖時嚴密覆蓋井口，避免雜物落入井內。渣土及時清運，不得落地，基坑開挖完成后現場清理應徹底，并用水將井周圍沖洗干凈。

2、混凝土澆筑階段

井口覆蓋，防止混凝土落入井內；基坑周圍覆蓋，避免水泥漿污染路面。

3、道路放行階段

加固混凝土強度達到70%以上方可放行。如井蓋安裝完成暫不施工瀝青上面層，應將井框周圍與路面高差部分采用細石混凝土或?yàn)r青順坡，瀝青上面層攤鋪前徹底清除。

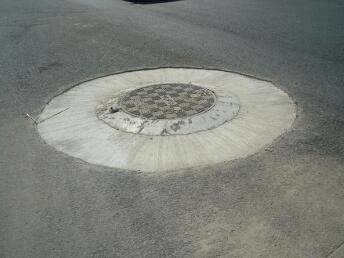

4、瀝青上面層施工階段

瀝青攤鋪前，可在井蓋刷涂適量柴油，避免瀝青粘結在井蓋上。
